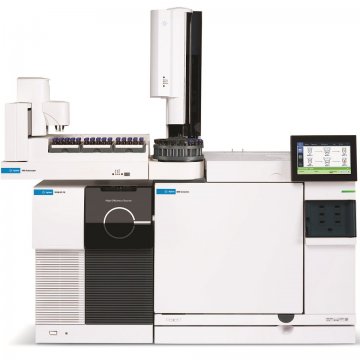

安捷伦气相色谱仪Agilent8890
安捷伦气相色谱仪Agilent8890系统利用灵活的配置和功能提供快速、准确的结果，从而满足特定的分析需求。当必须获得准确的结果并确保分析仪器的正常运行时，这款高性能的智能互联气相色谱系统始终能超出您的预期。内置的智能互联功能和第 6 代 EPC 可进行自动诊断，以检查 GC 系统运行状况，提醒您潜在的问题并协助您快速解决它们。在触摸屏上或通过 GC 浏览器用户界面远程显示有关气相色谱常规维护程序的分步说明。
色谱性能*
• 保留时间重现性 < 0.008% 或 < 0.0008 分钟
• 峰面积重现性 < 0.5% RSD
Agilent 8890 气相色谱仪是一款高水准的气相色谱仪，可为所有应用提供卓越性能。
其性能的关键之处在于，系统采用先进的电子气路控制 (EPC) �？楹透咝阅芷嗌字孪淇刂疲芄换竦眉渚返谋Ａ羰奔渲叵中裕庖灰蛩�，也是色谱测量的坚实基础。
8890 的 7 英寸电容式触摸屏界面可实时访问仪器状态、配置和流路信息。信号图确认分析按预期运行。附加选项卡可快速访问关键功能，例如编辑方法参数、诊断、维护、日志和帮助界面。
浏览器界面是 8890 GC 智能移动访问功能使用最广泛的界面。浏览器界面针对 10 英寸平板电脑进行了优化，适用于平板电脑或台式计算机。现在，您可以查看设置信息、解决问题、检查泄漏（自动，无需人工）、反吹色谱柱、暂停和启动样品运行，并管理方法开发�？梢允褂孟冉囊惶寤治黾际踝远拦揽瞻�，从而监测气相色谱仪性能。
8890 具有扩展的配置功能，可同时安装和运行最多两个进样口和四个检测器。具有六个气相色谱柱智能钥匙和三个 USB 端口。
安捷伦专利的微板流路控制技术凭借可靠、无泄漏的柱温箱内毛细管连接，为色谱分析提供了一个全新的维度，这种连接可经受长时间反复的气相色谱柱温箱循环。8890 GC 具有增强硬件，可扩展毛细管流路功能并增强数据系统软件，从而简化反吹技术的设置和操作。可编程且环境友好的休眠模式能够节省仪器待机时的耗电量和气体消耗量，而唤醒模式可以使系统准备好进行高通量运行。
* 使用配备 EPC（不分流）、ALS 和安捷伦数据系统的 8890 分析十四烷（色谱柱上样量 2 ng）。结果可能会随样品和环境的不同而变化
安捷伦气相色谱系统以其可靠性、耐用性和长寿命而闻名。8890 EPC 建立在安捷伦第六代基于微通道 EPC 架构基础上。
此设计为安捷伦独有，可以防止颗粒、水汽和油等气体污染物，与前一代 GC 设计相比，可靠性和使用寿命有显著提高。安捷伦的 10 年使用质�？勺畲蟪潭缺Ｖて嗌滓钦錾芷谀诘牡臀こ杀尽�
系统功能
• 同时支持：
• 两个进样口
• 四个检测器
• 四种检测器信号
• 最先进的检测器电子元件和全程数字 数据路径能够在一次运行中对检测器整个动态范围内（FID 为 107）的峰进行定量分析
• 对所有进样口和检测器实现全面 EPC控制�？刂品段Ш头掷攵日攵蕴囟ń诨蚣觳馄髂？榻辛擞呕�
• 最多可安装 8 个 EPC �？椋煽刂贫啻� 19 个 EPC 通道
• 压力设定值和控制精度达 0.001 psi，为低压应用提供了更高的保留时间锁定精度
• 对毛细管柱的 EPC 支持四种色谱柱流量控制�？椋汉愣ㄑ沽�、梯度压力（三个梯度）、恒定流速或梯度流速（三个梯度）。计算色谱柱平均线速度
• 大气压和温度补偿为标配，因此即使实验室环境改变，分析结果也保持不变
• 远程顾问的串行接口
• 使用触摸屏和浏览器界面可轻松访问维护和服务模式
• 自动（无人工）泄漏检测
• 自动液体进样被全面集成到主机控制中
• 可从本地用户界面、浏览器界面或网络化数据系统完成设定值和自动化控制�？纱颖镜赜没Ы缑婊蜾榔鹘缑嫫舳奔浔喑�，以启动事件（开/关、方法启动等）
• 每次分析均生成运行时间偏差日志，以确保达到并保持所有方法参数
• 提供各种传统气体采样和色谱柱切换阀
• 550 个定时事件
• 所有 GC 和 ALS 设定值均显示在触摸屏、浏览器界面或数据系统中
• 情境相关的在线帮助
柱温箱
• 尺寸：28 × 31 × 16 cm。最多可容纳两根 105 m × 0.530 mm 内径的毛细管柱，两根 10 英尺玻璃填充柱（9 英寸线圈直径，1/4 英寸外径）或两根 20 英尺不锈钢填充柱（1/8 英寸外径）
• 操作温度范围适用于所有色谱柱和色谱分离应用。室温以上 4–450 °C
• 使用 LN2 低温冷却：–80 至 450 °C
• 使用 CO2 低温冷却：–40 至 450 °C
• 温度设定精度：0.1 °C
• 支持 20 阶柱箱升温梯度和 21 个恒温平台�？梢陨瓒ń滴滤俾�
• 可实现的最高升温速率：120 °C/min（ 120 V 单位限制在 75°C/min，见表 1）
• 最长运行时间：999.99 分钟（ 16.7 小时）
• 柱温箱在 4.0 分钟内（22 °C 室温）从 450 °C 冷却到 50 °C（带柱温箱插件附件为 3.5 分钟）
• 温度波动：< 0.01 °C/1 °C
表 1. 典型的 8890 GC 柱温箱升温速率
| 温度范围 (°C) |
120 V 柱温箱*升温速率(°C/min) |
快速升温速率** (°C/min) |
|
|
双通道
|
单通道***
|
||
|
50 to 70
|
75
|
120
|
120
|
|
70 to 115
|
45
|
95
|
120
|
|
115 to 175
|
40
|
65
|
110
|
|
175 to 300
|
30
|
45
|
80
|
|
300 to 450
|
20
|
35
|
65
|
* 电源电压保持在 120 V 时获得的结果
** 快速升温速率要求 > 15 A 的功率 > 200 V
*** 需要 G2646-60500 柱温箱插件配件
电子气路控制 (EPC)
• 大气压和室温变化补偿为标配
• 在 0 到 150 psi 范围内，压力控制精度为 ±0.001 psi。在 0.000 到 99.999 psi范围内，压力设定值的调整增量为0.001 psi，在 100.00 到 150.00 psi 范围内，增量为 0.01 psi
• 用户可选择 psi、kPa 或 bar 作为压力单位
• 压力/流速梯度：最多三个
• 可选择将 He、H2、N2 和氩气/甲烷设置为载气和尾吹气
• 使用 8890 本地用户界面、浏览器界面或安捷伦数据系统可设置每个进样口的流速/压力设定值或检测器参数
• 输入 8890 的毛细管柱尺寸时，可以使用恒流模式
• 分流/不分流、多模式、VI 和 PTV 进样口配备用于控制分流比的流量传感器
• 进样口模块
• 压力传感器：
准确度：< 满量程的 ±2%
重复性：< ±0.05 psi
温度系数：< ±0.01 psi/°C
漂移：< ±0.1 psi/6 个月
• 流量传感器：
准确度：< ±5%，取决于载气
重复性：< 设定值 ±0.35%
温度系数 < ±0.20 mL/min (NTP)*每 °C（对于 He 或 H2）；< ±0.05 mL/min NTP 每 °C（ 对于 N2 或 Ar/CH4）
* NTP = 25 °C 和 1 个大气压
• 检测器�？椋�
准确度：< ±3 mL/min NTP 或设定值的 7%
重复性：< 设定值的 ±0.35%
进样口
• 最多安装两个进样口
• EPC 可补偿大气压和温度变化
• 可用进样口：
• 吹扫填充柱进样口 (PPIP)
• 标准和惰性流路分流/不分流毛细管进样口 (S/SL)
• 多模式进样口 (MMI)
• 程序升温冷柱头进样口 (PCOC)
• 程序升温气化进样口 (PTV)
• 挥发性物质进样口 (VI)
S/SL
• 适用于所有毛细管色谱柱（内径 50至 530 μm）
• 分流比最高 7500:1，以免色谱柱过载。分流比（特别是低分流比）的设置受限于色谱柱参数和系统流量（特别是低系统流量）的控制
• 不分流模式适用于痕量分析。易于采用压力脉冲不分流模式以实现最佳性能
• 最高温度：400 °C
• EPC 适用于两种压力范围：0–100 psig (0–680 kPa)，适用于对内径 ≥ 0.200 mm 的色谱柱进行最佳控制；0–150 psig，适用于内径 < 0.200 mm的色谱柱
• 载气节省模式有利于减少气体消耗量，且不影响其分析性能
• 电子隔垫吹扫流量控制可消除鬼峰
• 总流速设置范围：
0–500 mL/min N2
0–1250 mL/min H2 或 He
0–200 mL/min 氩气/甲烷
• 扳转式顶盖进样口密封系统作为标配内置于每个 8890 S/SL 进样口中，有助于快速、轻松地更换进样器衬管
• 可选的惰性 S/SL 进样口包括经化学去活工艺处理的焊件和焊件插件
MMI
• 提供了标准安捷伦分流/不分流进样口的灵活性以及支持大体积进样的程序升温功能�；怪С掷浣蕴岣咝藕畔煊�
• 温度控制：LN2（至 –160 °C），LCO2（ 至 –70 °C），空气冷却（至室温以上 10 °C，柱温箱温度 < 50 °C）（由于耗气量高，不建议采用钢瓶气进行空气冷却）。温度程序最多包含10 个梯度，最高升温速率 900 °C/min。最高温度：450 °C
• 进样模式：
• 热分流/不分流或冷分流/不分流
• 脉冲分流/不分流
• 溶剂排空
• 直接
• 适用于所有毛细管色谱柱（50 至530 μm）
• EPC 压力范围 (psig)：0–100 psig
• 分流比最高 7500:1，以免色谱柱过载。分流比（特别是低分流比）的设置受限于色谱柱参数和系统流量（特别是低系统流量）的控制
• 不分流模式适用于痕量分析。易于采用压力脉冲不分流模式以提高分析性能
• 电子隔垫吹扫流量控制
• 可兼容 Merlin Microseal 隔垫
• 利用安捷伦溶剂去除计算器便于设置参数
• 总流速设置范围：
0–500 mL/min N2
0–1250 mL/min H2 或 He
0–200 mL/min 氩气/甲烷
• 扳转式顶盖进样口密封系统作为标配内置于每个 8890 多模式进样口中，有助于快速、轻松地更换进样器衬管
PCOC
• 直接进样至冷毛细管色谱柱可确保定量样品转移，不发生热降解
• 自动液体进样技术支持直接进样至内径 ≥ 0.250 mm 的色谱柱
• 最高温度：450 °C。通过三阶升温或炉温跟踪实现程序升温�？裳〉陀� –40 °C 的低温控制
• 电子压力控制范围：0–100 psig
• 电子隔垫吹扫流量控制
• 可选的溶剂气化出口，适用于大体积进样
• 电子控制的惰性三通阀允许溶剂放空
• 包含用于方法优化的软件
• 预装的保留间隙管/放空管/分析柱，便于安装
PPIP
• 直接进样至填充和宽径毛细管色谱柱
• 电子流量/压力控制：0–100 psig 压力范围，0.0–200.0 mL/min 流量范围。选择范围以获得优于常规填充柱设定值范围的最佳性能
• 电子隔垫吹扫流量控制
• 最高操作温度 400 °C
• 适配接头可用于 1/ 8 英寸填充柱和0.530 mm 毛细管柱
PTV
• 支持热/冷分流和不分流模式以及大体积进样
• 温度控制：LN2（至 –160 °C）或LCO2（至 –65 °C）冷却。温度程序最多包含 3 个梯度，最高升温速率720 °C/min。最高温度：450 °C
• EPC 压力范围：0–100 psig
• 分流比高达 7500:1。分流比（特别是低分流比）的设置受限于色谱柱参数和系统流量（特别是低系统流量）的控制
• 电子隔垫吹扫流量控制
• 选择 Gerstel 无隔垫头或 MerlinMicroseal 隔垫头
• 最高操作温度 450 °C
• 总流速设置范围：
0–500 mL/min N2
0–200 mL/min 氩气/甲烷
0–1250 mL/min H2 或 He
VI
• 极低体积 (32 μL) 接口，适用于气体或预气化样品。建议与顶空、吹扫和捕集或热脱附进样器配套使用
• 优化后样品引入的三种模式：分流（ 最高 100:1 分流比）、不分流和直接
• 优化的 EPC（H2 或 He 载气，0.00–100 psig 压力控制，0.0–100 mL/min 流量控制）
• 电子隔垫吹扫流量控制
• 经处理的流路提供惰性表面，最大程度减少组分吸附
• 最高温度：400 °C
检测器
• 最多可同时安装和运行四个检测器。
• 适用于所有检测器气体的电子气路控制和电子开/关
• EPC 可补偿大气压和温度变化
可用检测器
火焰离子化检测器 (FID)
• 对大多数有机化合物有响应
• 最低检测限（十三烷）：< 1.2 pg C/s
• 线性动态范围：> 107 (±10 %)。全程数字数据路径能够在一次运行中对整个 107 浓度范围内的峰进行定量分析
• 最高 1000 Hz 的数据采集速率适合半峰宽仅 5 ms 的峰
• 用于三种气体的标准电子气路控制：
• 空气：0–800 mL/min
• H2：0–100 mL/min
• 尾吹气（N2 或 He）：0–100 mL/min
• 有两种版本可�。好腹芎蜕字呕�。1/8 英寸和 1/4 英寸接头可用
• 熄火检测和自动重新点火
• 最高操作温度 450 °C
热导检测器 (TCD)
• 通用型检测器，对载气以外的所有化合物均有响应
• 最低检测限：400 pg 十三烷/mL，采用 He 作为载气。（该值可能受实验室环境的影响。）
• 线性动态范围：> 105 ±5%
• 独特的流体切换设计提供了开机后快速稳定、低漂移的性能
• 对于热导率高于载气的组分，可在运行时对信号极性重新编程
• 最高温度：400 °C
• 用于两种气体的标准 EPC（He、H2或适合载气类型的 N2）
• 尾吹气：0–12 mL/min
• 参比气：0–100 mL/min
• 8890 GC 可安装第三个检测器
电子捕获检测器
• 一种适用于亲电子化合物（如卤化有机化合物）的高灵敏度检测器
• 最低检测限：< 3.8 fg/mL（林丹），采用标准校验条件
• 专有的信号线性化技术。线性动态范围：> 5 × 104（林丹）
• 数据采集速率：最高 50 Hz
• 使用 β 发射强度 < 15 mCi 的 63Ni 作为电子源
• 独特的微量池设计可最大程度减小污染并优化灵敏度
• 最高操作温度 400 °C
• 标准 EPC 尾吹气类型：氩气/5% 甲烷或氮气；0–150 mL/min
• 8890 GC 可以在气相色谱仪左侧安装第三个检测器，如微池电子捕获检测器
氮磷检测器 (NPD)
• 一种含氮或含磷化合物的专用检测器
• 可用的 NPD：配备 Bl os（玻璃）铷珠：
• 寿命更长
• 在铷珠寿命期内更稳定地操作
• MDL：< 0.08 pg N/s，采用偶氮苯/马拉硫磷/十八烷混合物时 < 0.01 pg P/s
• 动态范围：> 105 N，采用偶氮苯/马拉硫磷混合物时 > 105 P
• 选择性：25000–1 g N/g C，采用偶氮苯/ 马拉硫磷/ 十八烷混合物时200000–1 g P/g C
• 数据采集速率：最高 1000 Hz
• 用于三种气体的标准 EPC：
• 空气：0–200 mL/min
• H2：0–30 mL/min
• 尾吹气：0–100 mL/min
• 仅适用于毛细管色谱柱，带接头
• 最高操作温度 400 °C
火焰光度检测器 (FPD) + (Plus)
• 最新设计的单波长 FPD 或双波长火焰光度检测器 (DFPD)，用于含硫或含磷化合物的高灵敏度专用检测器。
• MDL：< 45 fg P/s，采用甲基对硫磷时 < 2.5 pg S/s
• 动态范围：> 103 S，采用甲基对硫磷时 104 P
• 选择性：106 g S/g C，106 g P/g C
• 数据采集速率：最高 200 Hz
• 用于三种气体的标准 EPC：
• 空气：0–200 mL/min
• H2：0–250 mL/min
• 尾吹气：0–130 mL/min
• 提供单波长或双波长版本
• 最高操作温度 400 °C
• 可作为 AUX1 检测器安装
SCD（8355 型）
• 对含硫化合物具有极高的灵敏度和选择性
• MDL：通常 < 0.5 pg/s，溶于二甲硫醚的甲苯溶液
• 线性动态范围：> 104
• 选择性：> 2 × 107 g S/g C
NCD（8255 型）
• 对于含氮化合物具有高选择性
• MDL：< 3 pg N/s，在 N 和亚硝胺模式下；25 ppm N，作为溶于甲苯中的硝基苯
• 线性动态范围：> 104
• 选择性：> 2 × 107 g N/g C（亚硝胺模式下的选择性取决于基质）请参见安捷伦硫化学发光检测器和氮化学发光检测器规格指南以了解有关性能和物理及环境规格的更多信息。
质谱仪
请参见以下规格：
• 5977 系列 MSD
• 7000 三重四极杆 GC/MS
• 7010 系列三重四极杆 GC/MS
• 7200 Q-TOF
其他检测器
通过安捷伦合作伙伴提供的专用检测器，包括：原子发射检测器、脉冲火焰光度检测器 (PFPD)、光离子化检测器 (PID)、电导检测器 (ELCD)、卤素特异性检测器 ( X S D )、氧化物火焰离子化检测器(O-FID)，以及脉冲放电氦离子化检测器(PDHID)
辅助 EPC 设备
8890 GC 的四个辅助 EPC 设备位于气相色谱仪背面。每个位置可以是辅助 EPC或气动控制�？榈娜我庾楹�。其中两个位置也可安装检测器。
注：第三检测器（例如 TCD 或位于气相色谱仪左侧的 ECD EPC 模块）的通信通过上述某个辅助 EPC �？槲恢昧�。如果安装了第三个检测器（TCD 或 ECD），则其中一个用辅助位置。上述两个位置也与顶部安装或侧面安装的检测器兼容。
辅助 EPC �？�
• 三通道压力控制
• 连接到用户定义的毛细管色谱柱时，EPC 可补偿大气压力和温度变化
• Psig（压力表）和 psia（绝对）压力控制
• 前压调节
• 每台 GC 最多可安装三个辅助 EPC�？�
气路控制�？� (PCM)
• 两通道用于运行
• 连接到用户定义的毛细管色谱柱时，EPC 可补偿大气压力和温度变化
• 第一通道：
• 压力或流量控制
• Psig（压力表）和 psia（绝对）压力控制
• 前压调节
• 第二通道：
• 压力控制
• Psig（压力表）和 psia（绝对）压力控制
• 前压或背压调节
• PCM 可置于进样口 EPC 位置的任一个/两个位置，以及 8890 GC 背面的任意辅助位置
• 每台 GC 最多可安装四个 PCM/PSD气动开关设备 (PSD)
• 连接到用户定义的毛细管色谱柱时，EPC 可补偿大气压力和温度变化
• PSD 是专为反吹设计的气动�？�
• 第一通道：与 PCM 相同；内置专门设计的限流器
微板流路控制技术
安捷伦专有微板流路控制技术为仪器提供可靠、无泄漏的柱温箱内毛细管连接，有助于分析复杂样品并提高分析效率。设备特点：
• 适用于低死体积流路的光刻化铣
• 扩散结合形成单流动板
• “信用卡”型，可实现快速热响应
• 凸焊连接，适用于密封接头
• 使样品流路中的所有内表面去活化，以保持惰性
以下所有吹扫微板流路装置都需要辅助
EPC、PCM 或 PSD �？榈囊桓鐾ǖ�。
吹扫的微板流路装置（例如中心切割、吹扫洗脱物分流器和吹扫 Ultimate 接头）将额外的流路引入样品流中。对于低流速运行的检测器（例如 MSD 和 TCD），灵敏度可能会降低。
中心切割
中心切割使用二维气相色谱分析提高选择性�？赡茉谝桓字戏⑸蚕赐训哪勘攴�，被分流入到不同固定相的单独柱中。这项技术还可以使复杂溶剂或其他组分进入旁路检测器或色谱柱，来降低维护成本。
吹扫洗脱物分流器
三通吹扫洗脱物分流器将色谱柱洗脱物分流至三个检测器，乃至 MSD�？梢栽诘ゴ卧诵兄谢竦酶嘈畔�，以帮助确定未知物中的目标峰�；固峁┝酵ù瞪ㄏ赐盐锓至髌�。
反吹
安捷伦吹扫 Ultimate 接头或上述任一种吹扫微板流路控制装置也具有反吹功能。辅助 EPC 或 PCM 可用于反吹，但PSD 模块更合适。在最后一种目标化合物洗脱后立即反转色谱柱流向，可避免高保留（或高沸点）污染物的长时间烘烤，从而缩短循环时间，�；ど字图觳馄�。由于在目标峰洗脱后发生反吹，因此无需更改目标峰的色谱方法。当色谱柱连接到分流/不分流、挥发性物质接口、多模式或 PTV 进样口时，可以进行反吹。
8890 GC 固件已针对反吹操作进行了优化：
• 显示正流量和负流量
• 进样口/出口压力可设定为控制 EPC设备的限值
• EPC 可以通过任意色谱柱或限流器连接引入
• 最多六个色谱柱/限流器的微板流路配置
反吹向导软件与安捷伦 CDS 软件结合使用，可为配置反吹硬件和色谱柱管路的连接提供详细操作步骤。色谱图上必须显示三个完全分离的峰。请参阅反吹产品简介。
自动进样器和采样器
• 8890 上的 7693A ALS 接口可为两个7693A 自动进样器、一个自动进样器样品盘和一个加热器/混合器条形码读取器提供电源和通信。进样器和样品盘安装简便，无需定位校准
• 8890 配置的安捷伦 PAL 进样器。OpenLabCDS ChemStation和EzChrom 版、MassHunter 以及 MSD高效 ChemStation 具有专用的软件控制
• 8890上的7650AALS 接口可为7650 自动进样器提供电源和通信�；箍捎牒蠓浇谏习沧暗牧硪桓�7693A 兼容。进样器安装简便，无需定位校准数据通信
• LAN
• 两个模拟输出通道（提供 1 V 和 10 V输出）作为标配
• 远程启动/停止
• 安捷伦自动液体进样器 (ALS) 的触摸屏控制
• 用于流路选择阀的二进制编码的十进制输入
• 远程顾问的串行接口维护和支持服务
• 集成的早期维护计数器有助于完成计划性维护，还能有效避免不必要的�；奔�
• 在仪器按键板的显示器和数据显示器上显示仪器事件或�；�
• 远程诊断
• 性能验证服务
• 简单的部件识别和部件号查找软件（ 单机软件，不需要安捷伦 CDS）
环境条件
• 操作环境温度：15–35 °C
• 操作环境湿度：5%–90%（无冷凝）
• 储存极限温度：–40 至 70 °C
• 电源要求
• 额定电压：120/200/220/230/240 伏特，精确度为标称值的 ±10%
• 频率：50/60 Hz ±5%
